Основные сведения о самосвалах татра: преимущества, технические характеристики

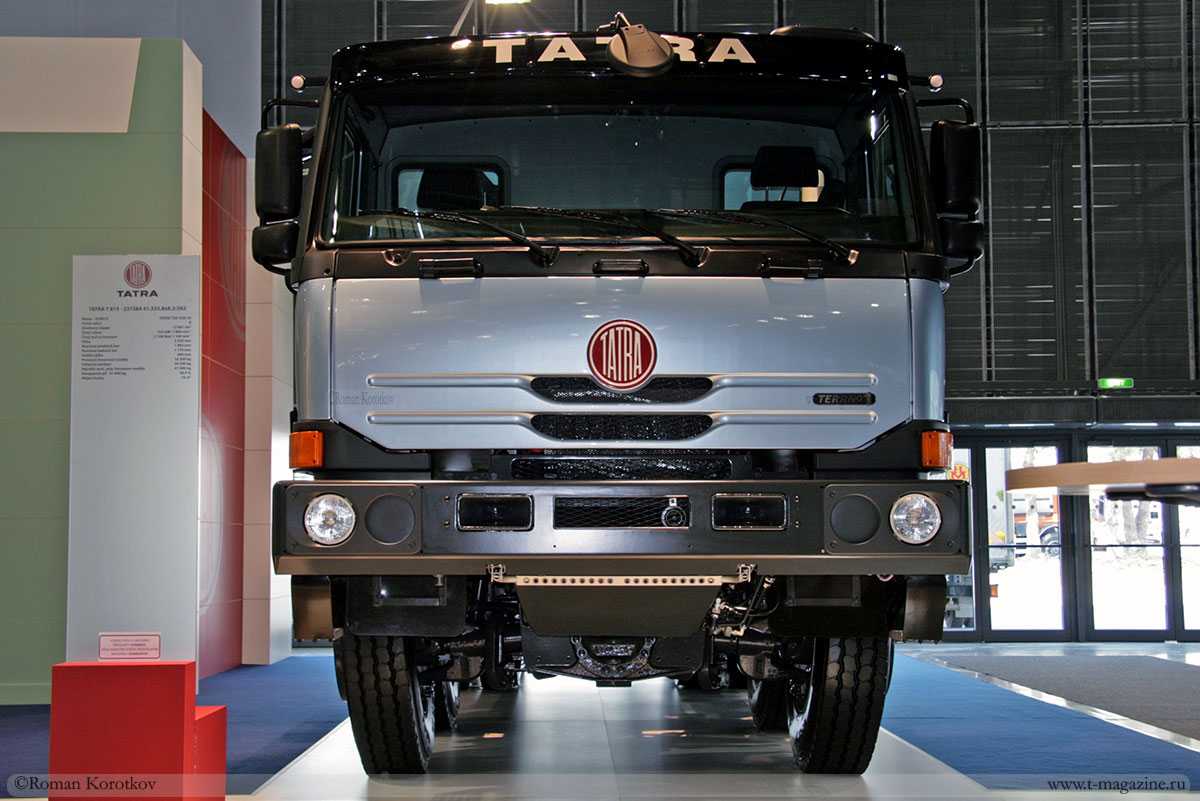

Технические характеристики самосвала ТАТРА-815

Конструкция самосвала TATRA-815 оригинальна и проста. В этой простоте кроется надёжность, неприхотливость и долговечность эксплуатации автомобиля, о чём говорят положительные отзывы водителей из многих стран.

На грузовиках штатно устанавливается 8-цилиндровый V-образный дизельный двигатель Tatra ТЗС-928 с рабочим объёмом 12,6 т. см³ и воздушным охлаждением. В пару к нему ставится механическая КПП 14 TS 210 L. Самосвалы с колёсной формулой 8х8 оснащают двигателем V12. Для запуска используются два стартера. Подачу горючего осуществляет топливный насос высокого давления.

Передняя и задние оси – ведущие, с качающимися полуосями. Передний мост отключаемый. Ведомые шестерни и сателлиты, передающие крутящий момент от дифференциала, располагаются в картере моста. Сам дифференциал – цилиндрического типа – размещён в несущей хребтовой трубе.

Передняя подвеска торсионная с телескопическими амортизаторами. На четырёхосную модель вместо торсионов устанавливаются рессоры. Задний мост рессорный, с нагрузкой до 11,5 тонн в стандартном исполнении. Усиленные рессоры могут выдерживать до 16,5 тонн.

Ширина грузовик Татра 815 составляет 2,5 метра. Длина трёхосного самосвала – 7,6 м., высота (в зависимости от кузова) – от 3,1 до 3,25 м. Клиренс 300 мм. Максимальная скорость составляет 85 км/час, а расход топлива доходит до 45 литров.

Рабочее место водителя имеет небольшие размеры, но достаточно удобно. Органы управления расположены «под рукой». Панорамное лобовое стекло обеспечивает хороший обзор. Кресло регулируется по высоте и наклону спинки. Несмотря на голые стены кабины, шумность сведена к минимуму. Для обогрева зимой может быть установлен дополнительный автономный отопитель. Но и со штатным, по отзывам владельцев, в кабине очень комфортно.

Не было бы счастья…

В октябре 1938 г. после аннексии Чехословакии компания Ringhoffer-Tatra Werke AG, к тому времени входящая в немецкий концерн Ringhoffer, переключилась на выпуск двигателей для танков, лёгких армейских вездеходов, грузовиков и колёсно-гусеничных бронетранспортеров SWS для вермахта.

Но самым значительным достижением той поры стала оригинальная и уникальная конструкция грузовиков Tatra: двигатели воздушного охлаждения, центральная несущая труба хребтовой рамы, независимая подвеска колёс и отменная проходимость по бездорожью. В классе тяжёлых машин вермахт тогда не имел ничего подобного, поэтому уже в 1939 г. был налажен выпуск 3-осного 6,5-тонного грузовика Tatra 81 (6х4). И хотя сам он не получил распространения (изготовили менее 200 шт.), в конце 1940 г. стал основой для нового трёхосного грузовика Tatra 111 (6х6) полезной нагрузкой 6,35 т, в конструкции которого использовались как традиционные фирменные решения, так и новые.

Так называемая рама-труба представляла собой сложную, составную из 7 отдельных узлов конструкцию. В неё входили передний мост с подвеской и рулевым механизмом, передняя трубчатая вставка, картер дополнительной КП, средняя вставка, средний мост, межмостовая вставка с подвеской и задний мост со стояночным тормозом. Каждая часть имела круговые фланцы для соединения между собой, а все остальные узлы и агрегаты монтировались уже на этом хребте.

В то время столь тяжёлую машину с независимой подвеской не выпускал никто. Лишь рама-труба позволила применить для всех мостов качающиеся полуоси, обеспечивавшие отличную работу подвески при движении по бездорожью с высокой скоростью. Еще один камень преткновения для конструкторов – шарниры полуосей – у «Татры» был решён самым простым способом: при вертикальном качании полуосей их фланцы просто обкатывались по шестерням вала ГП. А чтобы величина фланцев-сателлитов обеих полуосей была одинаковой, поступили весьма оригинально – левые колеса задних мостов сдвинули на 45 мм вперед по отношению к правым. Новыми стали коленчатый вал в роликовых подшипниках, передняя подвеска на ¼-эллиптических рессорах совместно с тягами, установленными V-образно под углом 45°. Качающиеся полуоси задних мостов опирались на закреплённые на межмостовой вставке перевернутые полуэллиптические рессоры и удерживались тягами, тоже расположенными под 45°.

Отличалось от традиционного и рулевое управление: к каждому поворотному кулаку шла собственная продольная тяга, а задние концы их соединялись оригинальной поперечной тягой, состоявшей из двух частей, охватывавших хребтовую раму сверху и снизу. На нее воздействовал рычаг, насаженный на вал пары «червяк и палец» рулевого механизма «Росс».

Необычным было и крепление двигателя: основой являлась дополнительная КП, а к ней крепились основная 4-ступенчатая КП вместе с двигателем, образуя единый жёсткий узел, на котором вдобавок держалась и передняя стенка деревометаллической кабины (!). Передний мост сделали отключаемым, дифференциалы задних ГП снабжались блокировками, тормозная система была пневматической.

В течение 1941 г. шли испытания и доводка, а серийный выпуск Т-6500/111 начался в 1942 г. Первые партии шли в войска Венгрии и Румынии, где сначала вызывали много нареканий (низкий ресурс 210-сильного дизеля, поломки узлов шасси и т. д.). Поэтому в марте 1943 г. машину улучшили, ограничив мощность до 180 л.с., усилив задние мосты и увеличив грузоподъёмность до 8–8,5 т.

Осенью 1943 г. во время сокращения номенклатуры автопарка вермахта, когда производство всех прочих машин класса от 6,5 т и выше было прекращено, «Татры» оказалась единственными тяжёлыми грузовиками Третьего рейха. Теперь их оснащали угловатыми фанерными эрзац-кабинами и отправляли в том числе и на Восточный фронт. Всего для вермахта изготовили 1445 единиц Tatra 111.

В первых числах мая 1945 г. город Копрживнице (Koprivnice) – родина «Татры» – был освобождён Красной Армией, и заводчане преподнесли освободителям подарок – 10 экземпляров «111-х», собранных из запчастей. Если не считать захваченных у немцев трофеев, это были самые первые «Татры» на службе в Красной Армии. Меж тем качество изготовления этой чрезвычайно удачной конструкции было тогда далеким от идеала, поэтому с наступлением мирной жизни шла постоянная модернизация: «вермахтовские» эрзац-кабины стали делать из стальных листов на деревянном каркасе, увеличили качество и надёжность комплектующих, а к 1949 г. все «111-е» стали 10-тонными.

Чем так понравился советским водителям грузовик Tatra-815

Машина модели Tatra-815 была не только одним из самых популярных автомобилей в СССР, но самых любимых среди водителей грузовиков. Выделяло чешский грузовик среди аналогичных моделей качество сборки. Чешские специалисты собирали мощные и большие машины очень качественно.

Второй причиной народной любви водителей СССР к чешским машинам являлась превосходная ремонтопригодность. Благодаря реализованной в грузовиках Tatra так называемой «хребтовой» конструкции, замена отдельных узлов и агрегатов не вызывала никаких проблем.

В случае, если автомобилю необходим был ремонт, то по большей части он обходился без снятия двигателя, и это было очень важно. Ведь доступ к его агрегатам был удобен

После развала Советского союза чешский завод в лице СССР лишился основного своего клиента. Это очень серьезно ударило по финансовому состоянию чешской компании Tatra. Однако несмотря на кризис завод по-прежнему производит грузовые автомобили, в том числе и модернизированную версию 815 серии.

Кабина «Татры-148»

Кабина грузовика «Tatra-148» отличается довольно значительным количеством свободного пространства: здесь спокойно могут расположиться водитель и два пассажира. Водительское кресло снабжено спинкой, сделанной с учётом анатомических особенностей человека. После модернизации 1979 года оно было оборудовано пневматической подвеской и набором регулировок. Сиденье пассажирское – это обыкновенный «автодиванчик», набитый плотным поролоном и усиленный горизонтальными мебельными пружинами-«волнами».

Несмотря на массивный капот, обзор с рабочего места шофёра достойный, и не только вперёд, благодаря внушительным габаритным размерам лобового и бокового стёкол и боковых зеркал заднего вида. Хорошей обзорности способствует и достаточно высокое расположение кабины. Для удобства доступа в салон кабина оборудована подножкой и рукояткой для хвата.

Печка «Татры-148» обеспечивает комфортную для работы температуру не менее +18-ти даже при 40-градусном морозе на улице. Некоторая часть автомобилей «Tatra-148», кстати, поставлялись в Советский Союз в специальном исполнении «Arktik» – в двойными стёклами и морозоустойчивыми резинотехническими изделиями. Руль в кабине «Татры» трёхспицевый, большого диаметра, как и на всех тяжёлых грузовиках того времени.

Спального места в кабине не предусмотрено. Как и кондиционера, которыми в ту эпоху оснащались только правительственные автомобили и дорогие машины миллионеров. Внутренняя отделка салона, мягко говоря, не отличается стилем и изяществом. Никаких декоративных элементов – только самое необходимое для работы. Приборная панель – с нужными датчиками и объёмными циферблатами, которые позволяли хорошо видеть все показания. Никакого пластика – здесь господствует металл.

Конструкция

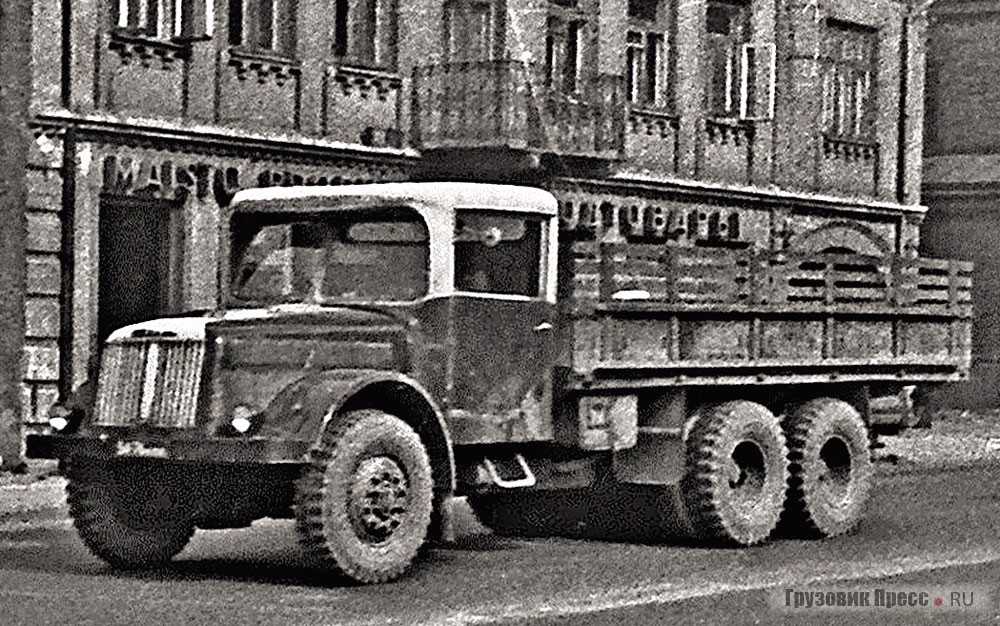

Модель 111 создавалась под руководством главного конструктора Ганса Ледвинки. Это был первый тяжёлый грузовик компании Tatra, на котором устанавливали дизельный двигатель с воздушным охлаждением; новой была и конструкция шасси: хотя хребтовая рама уже стала традиционной для автомобилей компании, ранее передний мост имел другую конструкцию и был ведомым.

Шасси

Хребтовая рама

Рама грузовика представляет из себя хребтовую трубу, в которой размещены узлы трансмиссии и из которой выходят качающиеся полуоси. Труба состоит из семи элементов: узел переднего моста; часть трубы между передним мостом и дополнительной коробкой передач; картер дополнительной коробки передач; часть трубы до среднего моста; средний мост; межмостовая вставка с креплением подвески; задний мост, оснащённый стояночным тормозом. Конструкция шарниров полуосей достаточно проста: при качании фланцы полуосей обкатываются по шестерням вала главной передачи; чтобы величина фланцев обеих полуосей была одинаковой, левые колёса задних мостов сдвинуты на 45 миллиметров по отношению к правым. Передняя подвеска состоит из четвертьэллиптических рессор и V-образных тяг, установленных под углом 45°; задние полуоси опираются на перевёрнутые полуэллиптические рессоры, закреплённые на межмостовой вставке, а удерживающие их тяги установлены также под углом 45°. Привод на задние мосты постоянный, а передний мост подключается отдельно. На задних мостах применены цилиндрические дифференциалы, блокирующиеся из кабины.

К раме крепится четырёхступенчатая коробка передач вместе с дополнительной двухступенчатой коробкой, а к их картеру, в свою очередь, жёстко присоединён двигатель вместе с механизмом сцепления. Полученный в результате силовой агрегат располагается над передней частью трубы и служит опорой для кабины.

Двигатель

Двигатель «Татры 111»

На первые партии грузовиков Tatra 111 устанавливали дизельный двигатель Tatra V910 мощностью 215 л. с. при 2250 об/мин. Грузовик, оснащённый этим силовым агрегатом, можно было разогнать до 100 км/ч, однако из-за недостаточного моторесурса мощность решили снизить.

Начиная с 1953 года грузовики укомплектовывали модернизированным мотором Tatra 111 A. Мощность его составляла уже 180 л. с. при 1900 об/мин. Это V-образный 12-цилиндровый дизельный двигатель объёмом 14,8 л; за охлаждение отвечают два осевых вентилятора, а система смазки с сухим картером обслуживается двумя масляными насосами. Для обеспечения доступа воздуха в капоте имеются прорези по бокам, а также жалюзи спереди и сверху. Угол развала цилиндров составляет 75°, между блоками цилиндров располагается топливный насос, коленчатый вал опирается на семь роликовых подшипников.

Конструкция двигателя предусматривает пуск в мороз вручную с помощью зубчатой передачи топливного насоса (если двигатель не заводится в обычном режиме). Также двигатель может работать в условиях длительного и значительного наклона в любую сторону, а также в воде при преодолении бродов. Благодаря тому что цилиндры можно снимать по отдельности, дизель обладает высокой ремонтопригодностью.

Кабина

Первоначальная дерево-металлическая кабина (на верхней части капота видны закрытые жалюзи)

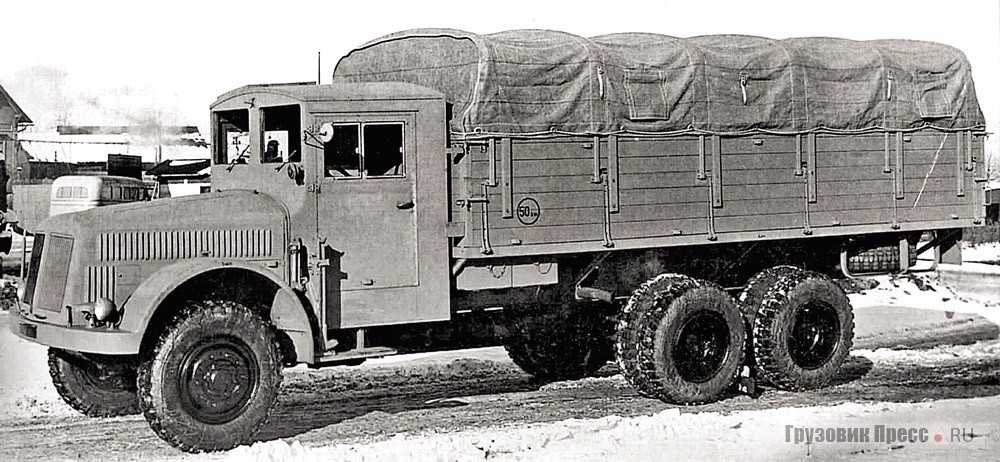

Вермахтовская эрзац-кабина

Окончательный вариант кабины (цельнометаллическая, лобовое стекло с обратным наклоном)

До 1943 года грузовики оснащали дерево-металлическими кабинами типичной для «Татр» тех времён формы, затем, во время дефицита материалов, фанерными эрзац-кабинами. После войны вернулись к первоначальному варианту кабин, а в 1953 году была разработана цельнометаллическая кабина нового типа с обратным наклоном лобового стекла. Капот аллигаторного типа, оборудованный жалюзи для регулировки потока воздуха, не менялся на протяжении всего времени выпуска.

Последняя версия кабины вмещает водителя и двух пассажиров, причём трёхместное сиденье можно разложить в две спальные полки, расположенные друг над другом. Кабина с улучшенной шумоизоляцией и вентиляцией имеет двойные стенки, а также стёкла, вставленные с использованием уплотнителей. В базовой комплектации отдельный отопитель в кабине не предусматривался — тёплый воздух поступал только от моторного отсека по воздуховоду. Руль без гидроусилителя поворачивает , имеющий большое передаточное число. За кабиной на раме установлен ящик для инструментов и запчастей.

Варианты исполнения грузовика «Татра-148»

Базовые модификации – это самосвалы S1 (с задней разгрузкой) и S3 (с трёхсторонней) При этом основным является вариант S3. Первые годы выпуска самосвалы оснащались кузовами геометрической вместимости 8 кубометров, причём на S3 боковые борта делались из двух половинок, вертикально разделённых и подвешенных на верхних шарнирах.

Удлинённый кузов на «Tatra-148/S3» не оставлял мест для запасного колеса, поэтому его разместили под платформой, на раме, в наклонном виде. Туда же переместили бак гидросистемы и ящик для инструментов.

В 1977 г. на S3 перестали ставить инструментальные ящики, а в 1980 г. и S1 перестали ими оснащать.
Менее распространёнными, и даже экзотическими вариантами были бортовой грузовик «Tatra-148», а также двух- и трёхосные тягачи («NT 4×4» и «NT 6×6»). На шасси «Татры-148» также выпускались автоцистерны различного назначения, пожарные машины, бетоносмесители, гидронаторы, насосные станции и т.п. спецмашины.

Удачными конструкторскими решениями стали несколько вариантов автомобильных кранов на шасси «Татра-148»: «АД-20», «АД-070», «АД-160». Они обладали большой степенью универсальности и могли использоваться где угодно. В частности, на строительстве небольших зданий – там, где применять башенный кран было бы нецелесообразным.

Экскаватор-планировщик «УДС-110» «золотая ручка».

Большую популярность и всеобщее признание получил экскаватор-планировщик на шасси «Татра-148» (модели «УДС-031», «УДС-032», «УДС-110», «УДС-113»). За уникальные точность работы и расширенные возможности его называли не иначе, как «золотая ручка». Стрела этого экскаватора имела телескопическую конструкцию, ротатор обеспечивал работу и прямой, и обратной лопатой. На ковше предусмотрительно был приварен крюк, что позволяло использовать «золотую ручку» и в качестве автокрана.

История

T111 был разработан и изготовлен во время Второй мировой войны как тяжелый грузовик для использования Вермахтом. Производство началось в 1942 году и продолжалось двадцать лет, закончившись в 1962 году, когда он был заменен на Tatra 138. Несмотря на то, что она была построена для нацистской военной машины, машина в конечном итоге сыграла важную роль после окончания войны. Tatra 111 внесла значительный вклад в восстановление в послевоенное время, в основном в Восточной Европе и СССР. Однако своему главному разработчику он предъявил обвинения в государственной измене и сотрудничестве с нацистским режимом после коммунистического захвата Чехословакии и способствовал заключению Татры ». s гуру дизайна Ганс Ледвинка.

Описание конструкции

В основе конструкции автомобиля ЗиЛ-111 лежит рама, собранная из штампованных элементов сваркой или на заклепках. В центре размещен Х-образный усилитель, фронтальные лонжероны имеют коробчатую конструкцию. Передние колеса лимузина установлены на независимой рычажной подвеске с амортизаторами 2-строннего действия и стабилизатором поперечной устойчивости. Балка заднего моста установлена на полуэллиптических листовых рессорах с дополнительными амортизаторами.

Рулевое управление автомобиля ЗиЛ-111 оборудовано гидравлическим усилителем, золотник управления силовым цилиндром установлен в редукторе.

Лимузин ЗиЛ-111 имеет закрытый 4-дверный кузов, внутри которого установлены 7 мест для пассажиров и водителя. Средний ряд, рассчитанный на 2 человек, может складываться, увеличивая свободное пространство для ног людей, находящихся на заднем диване. Передний ряд сидений лимузина отделяется от остального салона прозрачной перегородкой с возможностью опускания вниз. Кузов автомобиля установлен на раме при помощи большого количества болтов и резиновых подушек.

Лобовое и заднее стекла лимузина ЗиЛ-111 выполнены панорамными, в дверях использованы электрические приводы стеклоподъемников. Дополнительная вентиляция салона автомобиля ЗиЛ-111 осуществляется через поворотные форточки передних дверей и сдвижные стекла, расположенные в задних стойках крыши.

Для обеспечения комфорта используется климатическая установка с кондиционером воздуха (модель ЗиЛ-111А).

В состав системы отопления автомобиля входят два независимых радиатора, подключенных к системе охлаждения двигателя. Кондиционер, заправленный фреоном, размещается в багажном отделении. Установка оснащается индивидуальным вентилятором, нагнетание охлажденного воздуха в салон осуществляется по каналам, размещенным в углах задней верхней части кузова.

Автомобиль ЗиЛ-111 оснащался 8-ми цилиндровым 4-х тактным карбюраторным двигателем с чугунным блок-картером, объемом почти 6 литров, если быть совершенно точным – 5,969л. Два ряда цилиндров расположены V-образно под углом 90⁰. Штампованный поддон крепится к плоскости, расположенной ниже оси коленчатого вала, что обеспечило увеличение жесткости конструкции.

Головки блоков изготовлены из алюминия, каждый цилиндр имеет по 2 клапана со штанговым приводом от общего распределительного вала, установленного в развале рядов цилиндров. Поршни отлиты из алюминиевого сплава, имеют специальное покрытие.

Расход – 29/100. Запас топлива размещается в баке вместимостью 120 л, который установлен в задней части кузова лимузина ЗиЛ-111. Для подачи топливной смеси используется 4-камерный карбюратор К-85, оснащенный автоматическим температурным регулятором на основе биметаллической пружины.

Регулировка состава смеси автоматическая, для пуска холодного двигателя надо просто повернуть ключ в замке зажигания. Выпуск отработавших газов ведется через два трубопровода с индивидуальными глушителями.

Радиатор системы охлаждения автомобиля ЗиЛ-111 оснащен дополнительными лентами из красной меди, размещенными в зоне обдува вентилятором. Для усиления потока воздуха, проходящего через соты, используется стальной диффузор. Перед радиатором лимузина установлены жалюзи с автоматическим управлением от отдельного термостата. На корпусе помпы расположен дополнительный радиатор, служащий для охлаждения масла автоматической трансмиссии. В конструкции автомобиля ЗиЛ-111 предусмотрен отдельный радиатор для охлаждения масла.

Для изменения крутящего момента используется автоматическая коробка передач, состоящая из 1-скоростного гидравлического трансформатора и планетарных передач, обеспечивающих 2-е скорости переднего хода и реверс. Переключение ступеней выполняется фрикционными механизмами с электрогидравлическим приводом.

Выходной вал коробки передач автомобиля ЗиЛ-111 и фланец заднего ведущего моста соединены 2-мя карданными валами с дополнительной опорой. Концевая часть переднего вала имеет скользящее шлицевое соединение. Главная пара гипоидного типа и 2-х сателлитный дифференциал расположены внутри стальной балки моста. Колеса автомобиля ЗиЛ-111 оснащены декоративным хромированным колпаком с вентиляционными лопатками, которые улучшают охлаждение тормозов и бескамерных шин размера 8,90*15.

Технические характеристики и устройство ЗиЛ-111

Изначально инженерами планировалось взять за основу шасси американских продуктов, а на них ставить кузов с обновленным дизайном. Реализовать задумку не получилось из-за габаритов двигателя, поэтому пришлось вносить свои изменения. Длинную силовую установку старого поколения заменили на V-образную, чтобы снизить нагрузку на передние колеса.

Технические характеристики:

Длина — 6 140 миллиметров;
Ширина — 2 040 миллиметров;
Высота — 1 640 миллиметров;
Клиренс — 180 миллиметров;
Объем силовой установки — 6 литров;
Мощность силового агрегата — 200 лошадиных сил;
Коробка — автоматическая;
Привод — задний;
Максимальная скорость — 170 км/ч;
Объем топливного бака — 120 литров.

Мотор

Новый двигатель ЗиЛ-111 стал короче на полтора метра из-за двухрядного расположения восьми цилиндров. Массу снизили за счет использования алюминия в производстве поршней и снижения количества шеек коленчатого вала с 8 до 4 (этого достигли благодаря помещению двух шатунов на одну шейку). Объем одного цилиндра составляет 5,969 литров. При 4 200 оборотах в минуту достигается мощность в 200 лошадиных сил, что на 60 больше, чем у 110-й модели.

Мощность повысили за счет увеличения сжатия и улучшению наполнения цилиндров горючим (выпускные трубы укоротили, а головки цилиндров оснастили верхними клапанами). Не последнюю роль в улучшении мощности сыграло использование карбюратора нового поколения К-85. Он состоял из четырех камер. Они начинали работать друг за другом в зависимости от скорости транспорта. Такое конструкционное решение снизило расход топлива при движении в городе и повысило максимальную скорость до 170 км/ч.

Особенностью автомобиля ЗиЛ-111 стала автоматическая коробка передач. Ее называли новой, но до этого ею оснастили маленькую серию 21-й Волги. После этого она также применялась на Чайке.

Габариты

Конструкторы при создании авто старались уменьшить высоту, но оставить клиренс прежним

Также немаловажной деталью стало помещение сидений для пассажиров внутри колесной базы. Уменьшение высоты улучшило устойчивость на дороге и аэродинамику на высоких скоростях

Задний диван увеличили в размерах.

Гидроусилитель

В конструкцию ЗиЛ-111 добавили ГУР. Это стало новинкой для отечественного легкового транспорта. Он упрощал вращение руля в четыре раза. Управлять машиной с таким дополнением стало проще. Также ГУР добавлял комфорт — при проезде по кочкам не чувствовались толчки в руле.

Тормозная система

Состояла из двух систем — ножной и ручной. Благодаря ним водитель мог осуществить торможение с минимальным тормозным путем даже на высокой скорости. Ножной механизм оказывал воздействие на все колеса. Он дополнялся гидравлическим приводом с усилителем, что снижало требуемое от шофера усилие при нажатии на педаль тормоза. За работу задних колодок отвечал один цилиндр, за работу передних — два цилиндра.

Дизайн и технология

В основу конструкции легла проверенная Tatra концепция трубчатой конструкции шасси с качающимися полуосями, модульной коробкой передач и дифференциалами. Основными преимуществами центральной несущей магистральной трубы являются ее высокая прочность на скручивание и изгиб, что защищает кузов грузовика от нагрузок. Второстепенным преимуществом является то, что в нем размещены все важные части трансмиссии. За счет жесткости на кручение и использования дифференциалы замки у автомобиля были исключительные внедорожный возможности. Следует отметить возможность использования рукоятки для запуска двигателя.

Двигатель

Модель V910 — первая Татра с воздушным охлаждением электростанция V12 75-градусный V, разработанный на основе двигателя Tatra V850, предназначенного для использования в Татра 103 (Sd.Kfz. 234 Пума ). В двигатели имел выходную мощность 210 Лошадиные силы при 2250 об / мин в основном для использования на войне (средняя продолжительность жизни во время боя для Вермахт было 6 часы.), которая позже была снижена до 180 л.с. при 1800 об / мин для повышения надежности. Двигатель имеет три распределительных вала и первоначально охлаждался двумя закрытыми охлаждающими вентиляторами с цепным приводом, а затем ременным приводом (с маркировкой T111A).

Шасси

Центральная опорная труба, передний и задний мосты с независимыми полуоси качания. Передний мост подвешен на четверть эллиптический рессоры, задние оси подвешены на полуэллиптический продольная листовая рессора. Обслуживание тормоза были воздушные барабаны круговые, Стояночный тормоз имел механический срабатывание на заднем конце позвоночная трубка выходной вал через вращающийся барабан.

Передняя колея = 2080 мм (81,9 дюйма)
Задняя колея = 1800 мм (70,9 дюйма)
Колесная база = 4,175 мм (164,4 дюйма) +1200 мм (47,2 дюйма)
Дорожный просвет = 300 мм (11,8 дюйма)

Передача инфекции

Водить машину — 6×6 выбираемый привод передних колес
Главный коробка передач — 4 + 1 (1-я и 2-я передачи синхронизированный )
- передаточные числа — 5.29, 2.78, 1.62, 1.00, R 5.91
  - Вспомогательный коробка передач
    передаточные числа — внедорожный — 4.52, шоссе — 1.82

    — 2-х ступенчатая
Дифференциалы — соотношение 3,19
Схватить — 2 тарелки, сухие

Кузов

Изначально для изготовления кабины использовалось дерево из-за стратегической недоступности стали во время войны, в последующие годы деревянная рама была покрыта сталью, а в последних моделях использовалась полностью стальная кабина. Автомобиль был способен развивать максимальную скорость примерно 65 км / ч (40 миль в час). Максимальная грузоподъемность 10,3 тонны и имел возможность буксировать до 22 тонны трейлер.

Армейский танкер Т 111 С

Модификации

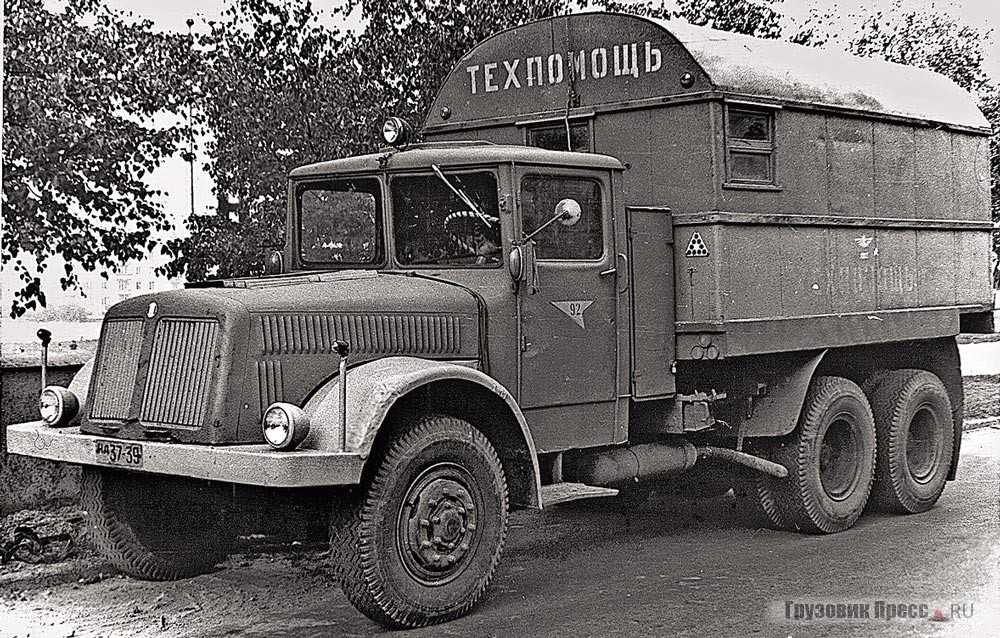

Кроме бортовых и самосвалов выпускали и в небольшом количестве поставляли в СССР другие исполнения Т-111: карьерные короткобазные самосвалы Tatra 147DC-5 с кузовами ковшового типа, цистерны, фургоны с различным оборудованием, гидравлические автокраны HOJ, HSC-4 и HSC-5, экскаваторы D-030 и D-031, буровые установки, гудронаторы и т. д. Их комплектовали только цельнометаллическими кабинами.

В процессе эксплуатации в СССР на Т-111 устанавливалось и немало отечественных надстроек: фургонов, цистерн и т. д. Пробовали Т-111R и в качестве тягача горного автопоезда-лесовоза. В ноябре–декабре 1961 г. лаборатория горного автотранспорта леса Кавказского филиала ЦНИИМЭ проводила сравнительные испытания лесовозов МАЗ-501 и Т-111 с двухосными роспусками 2-Р-15Т и лесовоза Praga-V3S с одноосным роспуском 1-Р-8Тм (оба – горные роспуски, оборудованные тормозами). Машины использовали в Горяче-Ключевском леспромхозе на вывозе хлыстов по грунтовой дороге с крутыми подъёмами, спусками и поворотами в период ежедневных дождей и ночных заморозков. «Татра» показала наилучшие результаты: наибольшую рейсовую нагрузку (22,4 м3), наивысшую техническую скорость (29,5 км/ч), а часовая транспортная работа у неё оказалась на 85% выше, чем у отечественного МАЗ-501. И это при том, что расход топлива у «Татры» получался на 40% меньше, чем у МАЗа, и лишь немного превышал расход более лёгкой «Праги». Заключение комиссии гласило: «Данные испытаний дают основание настойчиво рекомендовать применение на вывозке леса в горных условиях большегрузных тягачей «Татра» с тремя ведущими мостами и двигателем мощностью 180 л.с. и более».

С 1955 по 1970 г. на основе Т-111 изготавливали и специальный тяжёлый балластный тягач Tatra 141 для буксировки прицепов массой до 100 т, в то время единственный автомобиль такого типа во всем соцлагере. Выпущенный в количестве 5000 экземпляров, он отличался двойной 7-местной кабиной на деревянном каркасе, короткой базой, установкой бортовых планетарных редукторов и блокировок всех дифференциалов. Максимальная скорость Т-141 не превышала 45 км/ч.

Модернизированный же базовый вариант 111R производили вплоть до замены всего модельного ряда новым семейством Tatra 138 в октябре 1962 г. Всего же с мая 1945-го из цехов завода вышло около 33,5 тыс. различных версий Tatra 111, из которых почти 15 тыс. ушло на экспорт в 58 стран мира, но более половины – 8290 единиц – поступило в СССР.

История[ | ]

Со второй половины 1920-х годов компания Tatra стала применять на своих грузовиках хребтовую раму, чего в то время не делали другие производители. В последующие годы были разработаны несколько моделей грузовиков малого и среднего класса, а также тяжёлые трёхосные модели, включая Tatra T28 (фин.)русск., Tatra T29, Tatra T85 (чешск.)русск. и Tatra T86 (чешск.)русск..

После аннексии Чехословакии в октябре 1938 года компания Tatra вошла в немецкий концерн Ringhoffer и стала выпускать военную технику для вермахта: танковые двигатели, лёгкие армейские вездеходы и т. д. Одновременно с этим в компании продолжали разрабатывать тяжёлые грузовики собственной конструкции. Задачей было создать грузовик с отличной проходимостью по бездорожью, тем более что в тяжёлом классе у вермахта подобных машин ранее не было. В 1939 году было начато производство трёхосной модели Tatra T81 (англ.)русск. грузоподъёмностью 6,5 тонн, и хотя этот грузовик не был полноприводным и был выпущен менее чем в 200 экземплярах, именно он послужил основой для модели T 111.

Первые образцы грузоподъёмностью 6,5 тонн были построены в 1940 году, в течение 1941 года шли испытания и доработка конструкции, а серийный выпуск модели начался в 1942 году. В ходе эксплуатации в войсках Венгрии и Румынии выяснилось, что двигатели мощностью 210 л. с., установленные на грузовики первых партий, имеют низкий ресурс, кроме того, часто происходят поломки узлов шасси. Поэтому в 1943 году конструкцию улучшили: в обновлённом варианте мощность двигателя была ограничена до 180 л. с., были усилены задние мосты, грузоподъёмность стала составлять 8 тонн. Осенью этого же года Tatra оказалась единственным поставщиком тяжёлых грузовиков для вермахта, поскольку производство всех прочих грузовиков грузоподъёмностью 6,5 тонн и выше было прекращено. В это время их оснащали фанерными эрзац-кабинами. Всего для вермахта изготовили 1445 грузовиков Tatra 111.

С наступлением мирной жизни началась модернизация грузовика, так как качество изготовления было всё ещё невысоким. К 1949 году надёжность комплектующих была повышена, на смену эрзац-кабинам пришли металлические на деревянном каркасе, а грузоподъёмность грузовика увеличилась до 10 тонн.

Всего с 1945 по 1962 год было собрано около 33 000 грузовиков Tatra 111. В октябре 1962 года на смену модели 111 пришла Tatra 138, и «111-е» были сняты с конвейера.

В СССР

В первых числах мая 1945 года город Копршивнице, где выпускали грузовики Tatra, был освобождён, и заводчане преподнесли Красной Армии 10 грузовиков, собранных из запчастей. Это были первые грузовики Tatra 111 в СССР.

В 1945 году начались официальные поставки Tatra 111 (единственного на тот момент импортного грузовика) в СССР, и до 1949 года завод отправил в страну около 440 машин. После испытаний в НАМИ было решено продолжить закупки. Многие из поставленных машин эксплуатировались на Севере страны и в Сибири, также крупная партия ранних самосвалов Tatra 111 S1 работала на строительстве Волго-Донского канала. На этой стройке машины работали на износ и за несколько месяцев превращались в металлолом.

В середине 1950-х годов «Татры» уже можно было встретить в Якутии, Казахстане, на Урале, в Магаданской и Кемеровской областях. Двигатели с воздушным охлаждением хорошо показали себя в морозы, однако кожухи задних мостов, удерживающие смазку, напротив, оказались неустойчивыми к холодам — их приходилось заменять на самодельные. В Якутии и Магаданской области от водителей требовали пройти специальную подготовку: необходимо было отработать год в качестве автослесаря и научиться ремонтировать свой грузовик. Лишь после этого их допускали к дальним рейсам, в частности, на Колымскую трассу, связывающую Магадан с Чукотским полуостровом (дальность рейса иногда превышала 2000 километров, причём в случае поломки водитель мог рассчитывать только на себя).

Поставки «111-х» продолжались до 1955 года, и общий экспорт в Советский Союз составил 8200 машин, ещё в 1970-х годах они часто встречались на дорогах СССР. В 1973 году в Берелехской автобазе № 5 (Магаданская область) один из последних экземпляров Tatra 111S2 установили на постамент. На момент 2020 года памятник находится на реставрации.

История разработки ЗИЛ-111

История знаменитого лимузина от завода имени Лихачева началась в конце 1940-х годов, когда знаменитый ЗИС-110 устарел по сравнению с зарубежными аналогами. В связи с этим в 1948 году была предпринята первая серьезная модернизация.

ЗИС-110 продолжали выпускать вплоть до 1958 года (в 1956 его переименовали в ЗИЛ-110), но работы по созданию совершенно нового лимузина представительского класса были в самом разгаре. Уже в 1956 году конструкторы смогли выставить на всеобщее обозрение прототип ЗИС-111 «Москва», который дебютировал на Всесоюзной Сельскохозяйственной выставке. Несмотря на то, что в разработке использовались передовые достижения американского автомобилестроения, да и кузов нового автомобили напоминал «Кадиллак» и «Бьюик» тех годов, машина не смогла привлечь внимания зрителей.

Машина получилась внешне невзрачной и незапоминающейся, поэтому руководство завода ЗИЛ объявило конкурс на лучшую разработку нового автомобиля. Кроме почти готового к серийному производству лимузина «Москва», который разрабатывал Ростков, достойным внимания стал проект дизайнера с Горьковского автомобильного завода Еремеева. Этот человек работал над созданием ГАЗ-21 и ЗИМ-13, более известного под именем «Чайка».

Естественно, что создавая проект автомобиля ЗИЛ-111, Еремеев отталкивался от уже готовых своих набросков, которые он делал на заводе ГАЗ. Тем не менее, ему удалось разработать машину, которая отличалась от «Чайки» как внешне, так и конструктивно.

Немного о производителе

История компании Tatra началась в 1850 году, когда Игнац Шустала основал в городе Копршивнице (Моравия) фирму Ignatz Schustala & Co. В те годы она занималась производством конных бричек и железнодорожных вагонов.

В 1897 г. инженеры компании Г. Ледвинка и Э. Румплер создают первый легковой автомобиль Präsident, а через год представляют первый чешский грузовик получивший имя Praga. Марка TATRA появилась на них лишь в 1919 году.

Ганс Ледвника, ушедший в 1917 году в Steyr, разработал там новую концепцию автомобиля с хребтовой рамы. Однако австрийцы эту идею не одобрили. Для реализации своих идей талантливый инженер вернулся в Моравию. Именно там, в 1921 году его идею поддержали и через 2 года появился автомобиль Татра Т-11 с легендарной хребтовой рамой, ставшей визитной карточкой чешского автопроизводителя.
